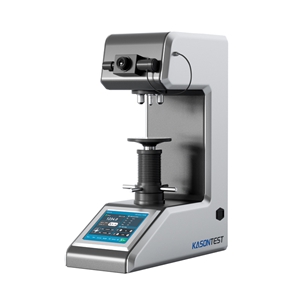

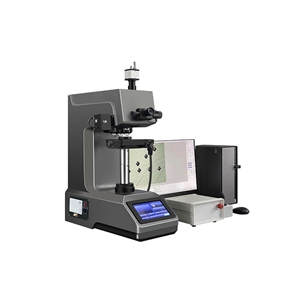

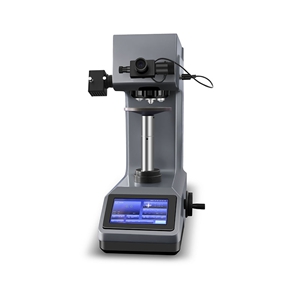

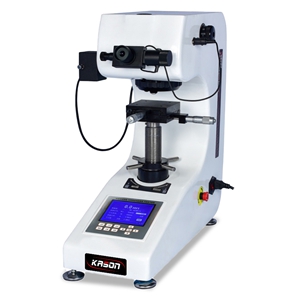

Введение в тестер твердости Виккерса

Тестер твердости Vickers - это точный инструмент, используемый для измерения твердости материалов, ключевого механического свойства, указывающего на сопротивление материала к пластической деформации, в частности, отступление. Разработанный в 1924 году Робертом Л. Смитом и Джорджем Э. Сэндлендом в Vickers Ltd. в Соединенном Королевстве, этот тестер стал широко принятым в промышленных и исследованиях из -за ее универсальности в тестировании широкого спектра материалов, от мягких металлов до твердой керамики и его способности обеспечивать постоянные результаты в разных шкалах твердости.

Виккерс

Рабочий принцип

Тест на твердость Vickers действует на принцип твердости отступления. Алмазный индендер, формированный как квадратная пирамида с углом 136 ° между противоположными гранями, вжата на поверхность испытательного материала под контролируемой нагрузкой. После указанного времени пребывания для обеспечения пластической деформации нагрузка удаляется, и две диагонали полученного вдалителя измеряются с использованием микроскопа. Число твердости виккерса (HV) затем рассчитывается с использованием формулы:

HV = 1,8544 × (F / D²)

Где:

F - приложенная нагрузка в Ньютонах (n)

D - средняя длина двух диагоналей в миллиметрах (мм)

Постоянная 1.8544 получена из геометрии алмазного индентера. Более высокое значение HV указывает на более сложный материал.

Ключевые компоненты

Типичный тестер твердости Виккерса состоит из следующих важных компонентов:

Алмазный индендер: Критический компонент, ответственный за создание отступления. Его точная форма пирамиды обеспечивает последовательные и воспроизводимые результаты.

Загрузите систему приложений: Механизм, который применяет и контролирует испытательную нагрузку, которая может варьироваться от очень низкого (10 гф или грамм-сила) для тестирования микрогарности до высокого (100 кг) для тестирования макрогарда.

Микроскоп: Оснащен калиброванным окуляром или цифровой системой изображений для точного измерения диагонали вдавшегося, часто с увеличением 400x для точных измерений.

Этап: Платформа, которая удерживает испытательный образец, позволяющий легко позиционировать и выравнивать под инденсером.

Управляющий блок: Регулирует приложение нагрузки, время задержки и в современных тестеров, автоматизирует измерение и расчет числа твердости.
